高光谱相机是干什么用的

发布时间:2023-12-27
浏览次数:245

【摘要】高光谱相机是一种用于物理学领域的分析仪器,具有快速的数据采集和处理能力。它配置标准的信号采集软件,可进行高光谱影像及光谱数据的采集和简单处理,可实时获取样品光谱及影像信息,将扫描结果存储为图像、表格等各种格式。这种成像仪的数据还可以被多种第三方专业的数据分析软件调用,极大地扩展了仪器的使用范围。

高光谱相机是一种用于物理学领域的分析仪器,具有快速的数据采集和处理能力。它配置标准的信号采集软件,以推扫成像的方式进行高光谱影像及光谱数据的采集和简单处理,可实时获取样品光谱及影像信息,将扫描结果存储为图像、表格等各种格式。具有光谱范围广、光谱线性度好、成像速度快、分辨率高等优点。这种成像仪的数据还可以被多种第三方专业的数据分析软件调用,极大地扩展了仪器的使用范围。

具体来说,高光谱相机的功能是将光谱技术和传统的二维图像技术有机结合,获取的高光谱图像同时含有光谱信息和图像信息。这种成像仪的主要功能是测量地表植被、农作物、土壤、岩石、水体等地物光谱。因此,它被广泛的应用于工业分选、精准农业、色差检测、食品检测、医学制药、文物保护、刑侦检测、环境监测等领域。

2f267b7891fab89ca20485621ee2e9f3_20230411095412203_副本

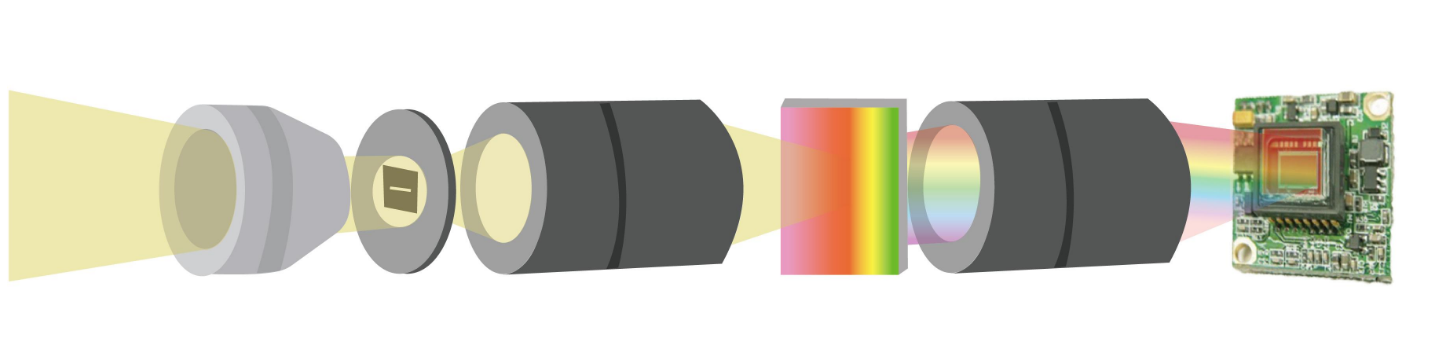

高光谱相机的工作原理是将红外辐射或可见光反射、散射的光线通过光学成像系统聚焦到一块特殊的光谱仪器上,再通过光谱仪器分解成不同的波长光线。在高光谱相机的控制下,可以分别采集不同波长的光线,并建立出目标物体的光谱信息图像。同时,高光谱相机还可以获取目标物体的空间信息图像。



高光谱相机的优点在于,它可以获取目标物体的详细光谱信息,从而更好地区分不同物质。例如,在地质探测领域,通过采集岩石或土壤的光谱信息,可以确定它们的化学成分和结构,进而判断其区域分布和地质环境。


在农业领域,高光谱相机可以应用于农作物的生长监测和病虫害识别。通过采集农作物的高光谱影像图,可以了解植物的健康状态和生长情况,以及农作物缺乏的某些元素。同时,高光谱相机还能较好地分辨出植物和病虫害的光谱信息,从而更加准确地识别并监测病虫害。

在医学领域,高光谱相机可以用于肿瘤的检测和治疗。由于肿瘤组织的光谱特性与正常组织不同,因此采集肿瘤组织的高光谱影像图可以很好地区分肿瘤组织和正常组织。同时,高光谱相机还可以应用于医学的光热治疗和光动力疗法,从而提高治疗效果和减少治疗对患者的创伤。


高光谱相机是一种非常有前途的光学成像技术。它可以获取目标物体的同时获取其光谱信息和空间信息,可以应用于许多领域,如医学、科学研究、地质探测、环境监测、农业等。在未来,高光谱相机将会越来越成为各领域的利器。


高光谱相机特点

1、光谱范围广,可覆盖400-700nm的可见光,波长分辨率优于2.5nm,多达600个光谱通道;

2、数据采集速度快,全谱段≥41fps,ROI后可实现390Hz;

3、多种焦距镜头可选,8mm/16mm/25mm/35mm焦距镜头可根据用户需求更换;

4、采用高衍射效率的透射光栅分光元件,可获得更精准、更高分辨率的光谱数据;

5、采用12V直流供电方式,功耗小于3W;

6、可适配多种探测器;

7、全自动光谱数据采集与存储;

8、采集软件+SDK可提供便捷易用的二次开发支持。



高光谱相机技术参数

高光谱相机
型号SP100MSP120MSP130MSP150M
参数可见光高光谱相机可见近红外高光谱相机可见近红外高光谱相机近红外高光谱相机
分光方式透射光栅透射光栅透射光栅透射光栅
光谱范围400-700nm400-1000nm400-1000nm900-1700nm
光谱波段数600(1x),300(2x),150(4x)1200(1x),600(2x),300(4x)1200(1x),600(2x),300(4x)256
光谱分辨率优于2.5nm优于2.5nm优于2.5nm优于6nm
狭缝宽度25µm25µm25µm30µm
透射效率>60%>60%>60%>60%
F数F/2.6F/2.6F/2.6F/2.0
探测器CMOSCMOSCMOSInGaAs
空间像素数1920(1x),960(2x),480(4x)1920(1x),960(2x),480(4x)1920(1x),960(2x),480(4x)320
像素尺寸5.86 µm5.86 µm5.86 µm30 µm
有效像素位深12bits12bits12bits14 bits
采集速度全谱段≥41fps全谱段≥41fps全谱段≥128fps全谱段≥300fps

ROI后可实现390HzROI后可实现390HzROI后可实现3300Hz
视场角(FOV)15.6°@f=35mm15.6°@f=35mm15.6°@f=35mm15.6°@f=35mm
瞬时视场角(IFOV)0.71mrad@f=35mm0.71mrad@f=35mm0.71mrad@f=35mm0.85mrad@f=35mm
SNR(PEAK)600/1600/1600/1600/1
杂散光<0.5%<0.5%<0.5%<0.5%
数据接口USB 3.0USB 3.0USB 3.0GigE
镜头接口C-MountC-MountC-MountC-Mount
可选镜头焦距8mm/16mm/25mm/35mm8mm/16mm/25mm/35mm8mm/16mm/25mm/35mm8mm/16mm/25mm/35mm
供电12 V DC12 V DC12 V DC12 V DC
功耗<3w<3w<3w<5 W(TEC off)/<12 W(TEC on)
工作温度‘0-40℃‘0-40℃‘0-40℃‘0-40℃
存储温度‘0-50℃‘0-50℃‘0-50℃‘0-50℃
软件采集软件+SDK采集软件+SDK采集软件+SDK采集软件+SDK
包装定制包装箱定制包装箱定制包装箱定制包装箱
