生态地质环境调查航空高光谱遥感技术规程(二)——数据采集

发布时间:2024-05-10
浏览次数:77

使用航空高光谱遥感技术调查生态地质环境情况需要遵循一定的规范,尤其是在数据采集过程中。本文根据《DB32T 4123-2021》简单进行了总结。

使用航空高光谱遥感技术调查生态地质环境情况需要遵循一定的规范,尤其是在数据采集过程中。本文根据《DB32T 4123-2021》简单进行了总结。



生态地质环境调查航空高光谱遥感技术规程


1导航准备

根据航线计算结果,在导航设备录入各条航线的起点终点坐标,并与飞行员或领航员进行充分沟通,保证导航数据正确有效。



2 仪器设备安装与检查

仪器设备的安装和检查应按照以下要求执行:

a)电源可持续稳定供电,电流、电压正常;

b)所有系统部件安装正确,安装过程严格按照设备使用手册进行;

c)传感器镜头不能遮挡,电缆连接正确;

d)完成安装后,进行仪器设备的运行测试和检查,仪器设备运行、数据记录和存储正常;

e)起飞前检查传感器及其它设备状态,确保仪器设备正常工作。

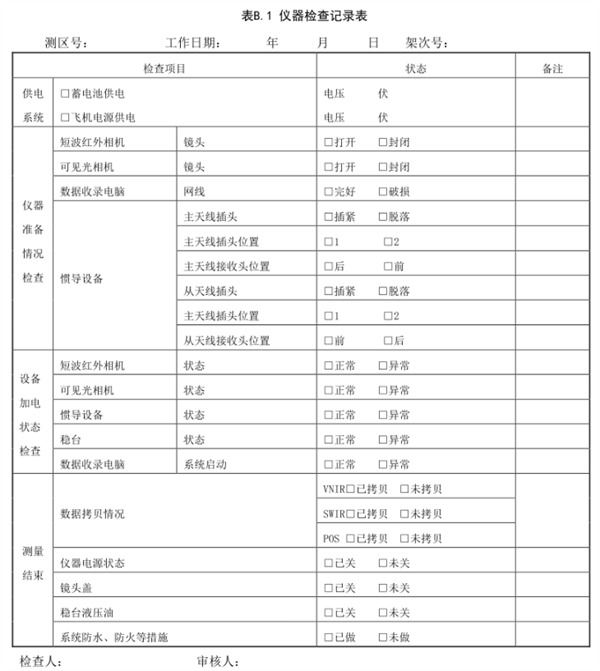

f)检查完成后填写检查记录表,表格式样见附录B中表B.1。



 生态地质环境调查航空高光谱遥感技术规程(二)——数据采集



3基站布设

基站的布设和测量应符合GB/T 27919-2011中5.3.3和5.3.4的要求。



4. 飞行测量

4.1基本要求

飞行测量应符合以下要求:

a)数据采集设备每次拆卸安装,或设备各部件相对关系发生改变后,均应重新进行检校飞行;

b)在航线内航高变化不应超过相对航高的5%,分区内实际航高不应超过设计航高的5%;

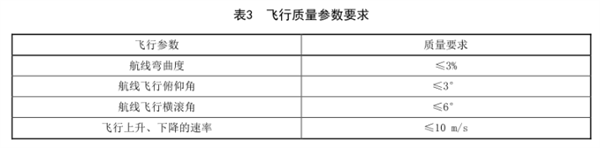

c)飞行质量参数应符合表3的要求;



 生态地质环境调查航空高光谱遥感技术规程(二)——数据采集2



d)飞行环境条件应满足:

1)太阳高度角应大于30?,飞行时间宜选择在当地时间10:00-15:00之间;

2)晴空,大气洁净,能见度大于15km。

4.2机上数据采集

机上数据采集应符合以下要求:

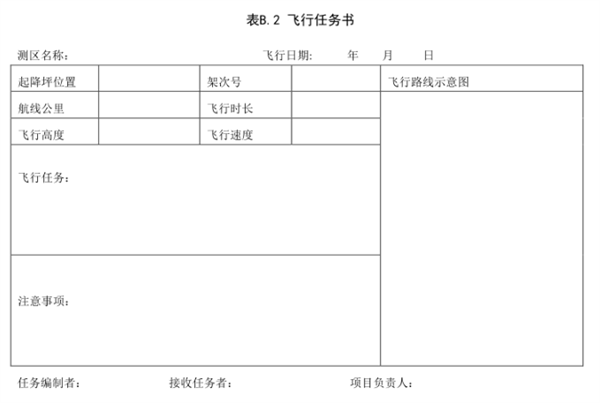

a)每日作业任务开始前需填写飞行任务书,格式见附录B中表B.2,并由数据采集现场负责人向飞行员(领航员或操作员)详细说明当日飞行任务,双方签字确认;



 生态地质环境调查航空高光谱遥感技术规程(二)——数据采集3



b)飞机引擎启动后,接通电源,启动仪器设备,设备工作正常,技术参数设置正确;

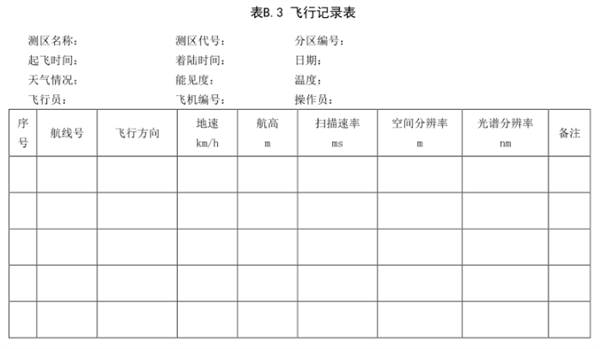

c)数据采集过程中,监控人员监测航迹、航高、航速,同时监测气象条件(云量、能见度),填写飞行记录表,格式见附录B 中表B.3;



 生态地质环境调查航空高光谱遥感技术规程(二)——数据采集4



d)飞行结束后,机上定位设备在静止状态下收集至少30分钟的数据,仪器关闭后及时备份数据。



5地面基站数据获取

飞行前半小时应打开地面基站,在卫星导航定位基站搜索卫星成功后(至少8颗卫星),采用静态测量模式记录数据,数据记录频率应高于1Hz。飞行结束半小时后停止记录,关闭地面基站,导出基站数据并备份。



6地面定标光谱测量

6.1飞行测量过程中,应采用地物波谱仪进行定标场或同步航线地面光谱测量。

6.2明暗地物或黑白布辐射定标场的同步或准同步地面光谱测量,测点应均匀分布于定标场,每一定标场地光谱测量不少于30个测点。

6.3同步或准同步航线地面光谱测量的采集路线应兼顾飞行路线条件与地面地物条件,每条航线范围内至少一个地面光谱采集点,每个采集点的纯净地物面积应不小于3X3像元。

6.4地面光谱测量应符合DD2014-13中关于野外波谱测试的相关规定。

6.5测量过程中应记录采集点位置、时间和对应的架次及航带。

6.6地物采集避免房屋建筑、树木等遮挡,同一地物采集光谱不少于5条。

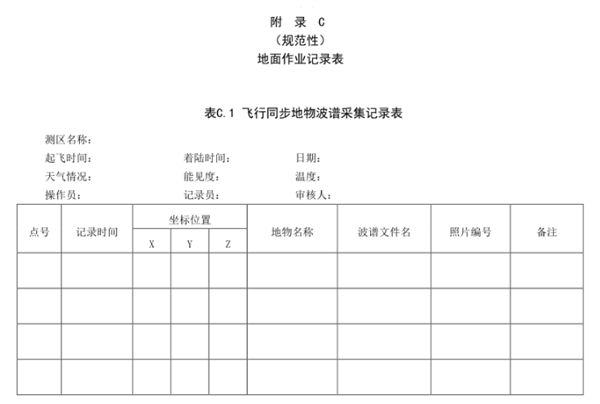

6.7采集同步地物光谱应填写《飞行同步地物波谱采集记录表》,表格样式见附录C中表C.1。



 生态地质环境调查航空高光谱遥感技术规程(二)——数据采集5



7地物光谱测量

7.1应在航拍期间进行研究区内地物的光谱采集。

7.2地面光谱测量应符合DD 2014-03中关于野外波谱测试的相关规定。

7.3地物采集避免房屋建筑、树木等遮挡,每个采集点的纯净地物面积应不小于3X3像元,同一地物采集光谱不少于3条。

7.4光谱测量同时应进行坐标测量和现场拍照。

7.5采集地物光谱应填写《地物光谱采集记录表》,表格样式见附录C中表C.2。



 生态地质环境调查航空高光谱遥感技术规程(二)——数据采集7



8 其他数据采集

根据工作需求采集相应样品并获取样品数据,样品采集及数据处理按照相应标准执行。



9原始数据质量检查

9.1飞行质量应检查以下内容:

a)检查飞行记录中的参数设置与飞行设计的一致性;

b)飞行航迹数据与飞行方案设计航迹的一致性;

c)对每架次的惯导定位数据进行完整性、准确性检查。

9.2航空高光谱原始数据质量应检查以下内容:

a)研究区范围内数据采集完整性,如有漏洞,漏洞面积占比应不大于1%;

b)检查原始数据影像清晰度、影像亮度有过饱和或过暗的现象

c)统计各条带的云量、阴影的百分比情况,单航带云和阴影面积应小于5%;

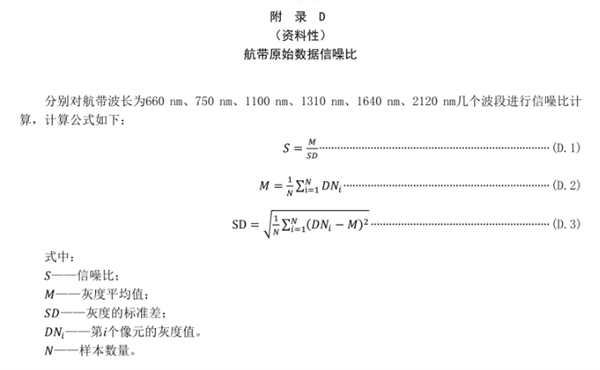

d)波长范围660 nm处的信噪比应大于400,波长范围2120 nm处的信噪比应大于100,信噪比的计算方法参见附录D。



 生态地质环境调查航空高光谱遥感技术规程(二)——数据采集8



9.3应检查基站数据的准确性和内容的完整性,检查记录中的参数设置与设计的一致性。

9.4检查地物光谱数据质量应符合DD 2014-03中要求,检查记录表填写的完整性。

9.5对质量不合格航带应及时补飞或重飞。
