高光谱成像仪从空间和光谱方面分别可分为哪些类型?
发布时间:2023-12-26
浏览次数:291

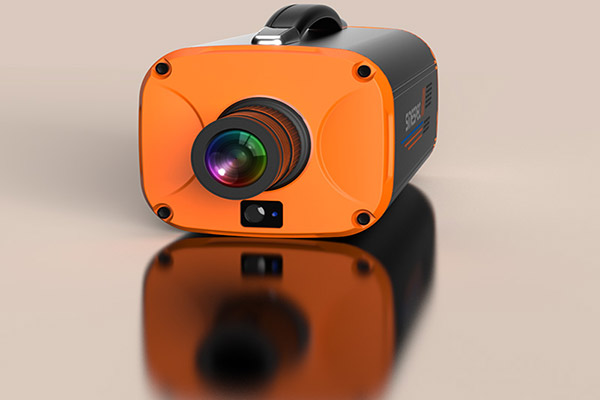

高光谱成像仪也称成像光谱仪,它是通过特定的设计和研制,达到收集三维数据立方体信息的目的。作为一台真正的光谱成像仪,必须在空间方向具有成像的连续性,同时通过采集不同物体的光谱信息,达到对其进行识别的目的。因此,光谱成像仪可以从空间和光谱两个方面进行分类。下文为大家做了介绍。
高光谱成像仪也称成像光谱仪,它是通过特定的设计和研制,达到收集三维数据立方体信息的目的。作为一台真正的光谱成像仪,必须在空间方向具有成像的连续性,同时通过采集不同物体的光谱信息,达到对其进行识别的目的。因此,光谱成像仪可以从空间和光谱两个方面进行分类。下文为大家做了介绍。
高光谱成像仪从空间方面分类:
空间方向可以看作是一台利用光学成像手段的空间相机。其分类类似于空间相机分类中的光电传输型,可以分为扫描成像方式和凝视成像方式,前者又可以分为挥扫式和推扫式;后者又可以分为窗扫式和画幅式,下面一并加以介绍:
1.挥扫式或摇扫式
它一般以线阵探测器接收,采用机械扫描反射镜沿遥感器搭载平台穿轨迹方向扫描,同时结合平台的自身运动,进行沿轨方向扫描;
2.推扫式
系统包含狭缝,一般是通过传感器搭载平台的自身运动,进行沿轨方向扫描(等同于线阵探测器成像),穿轨方向通过面阵探测器同时成像;
3.窗扫式
通过传感器搭载平台的自身运动,进行沿轨方向扫描(等同于面阵探测器成像);
4.画幅式
不依靠传感器搭载平台的自身运动,即可获取面阵目标的光谱信息,通过传感器搭载平台的自身运动,获取不同目标的光谱信息。
高光谱成像仪从光谱方面分类:
光谱方向根据获得光谱的不同方式分为:滤光片型、色散型、和干涉型。其中,色散型又可以分为棱镜型和光栅型两种。干涉型也称为傅立叶变换型(FTS),包括迈克尔逊型、马赫-曾德型和Sagnac型,下面一并加以介绍。
1.滤光片型
依靠不同的带通滤光片进行分光;
2.棱镜色散型
依靠棱镜对不同波长的光线有不同的折射率进行分光;
3.光栅色敝型
依靠光栅特性,对不同波长的光根据不同的衍射角进行分光;
4.迈克尔逊型
依靠动镜的移动,使得两束光之间形成光程差,采集某点不同光程差的干涉条纹,复原得到其对应的光谱;
5.马赫-曾德型
依靠两个分束器和两个反射镜组成的干涉仪产生两束不同光程差的光束,干涉得到干涉条纹,复原得到其对应的光谱;
6.Sagnac型
利用Sagnac横向剪切分束器仪产生两束不同光程差的光束,干涉得到干涉条纹,复原得到其对应的光谱。
