滤光片型高光谱成像仪原理及优缺点介绍

发布时间:2023-11-17
浏览次数:306

滤光片型高光谱成像仪是指采用滤光片分光方式的一种仪器,该仪器每次只测量目标上的一个行的像元的光谱分布,它采用相机加滤光片的方案,分为传统滤光片型和可调谐滤光片型。本文对滤光片型高光谱成像仪原理及优缺点做了介绍,感兴趣的朋友可以了解一下!

滤光片型高光谱成像仪是指采用滤光片分光方式的一种仪器,该仪器每次只测量目标上的一个行的像元的光谱分布,它采用相机加滤光片的方案,分为传统滤光片型和可调谐滤光片型。本文对滤光片型高光谱成像仪原理及优缺点做了介绍,感兴趣的朋友可以了解一下!

高光谱成像仪

滤光片型高光谱成像仪原理:

滤光片型光谱仪的系统结构及分光原理较为简单,其系统结构是利用相机与滤光片进行配合,分光原理是利用滤光片透过波长的差异性获取目标对应波段的光谱数据。通过单次获取单行像元的光谱信息,结合推扫形式以获取完整波段的数据。该类成像系统通常有滤光轮式、线性滤光片及可调谐滤光片。

线性滤光片型分光是将滤光片置于探测器前,如下图所示,探测器的一维对应空间维度,另一维对应光谱维度,即探测器每次采集的二维数据是一行目标空间的所有光谱信息,并且结合推扫形式以获得二维的空间光谱数据。滤光片的光谱性能及工艺参数往往决定其系统的光谱性能。滤光片的分光原理主要是通过其光谱范围随谐振腔厚度的变化而变化,因此不同位置对应不同光谱波长。

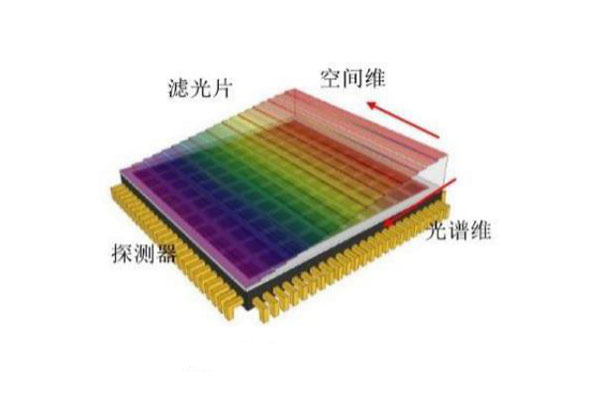

渐变滤光片分光原理

现阶段主要有液晶可调谐滤光片和声光可调谐滤光片。二者的原理相似,主要对进入系统的光进行特定的调制以获取所需透过率。前者是采用电光方式实现相位调制,而后者则是利用高频声波影响不同波长的透过情况。


滤光片型高光谱成像仪的优缺点:

(1)优势:结构简洁紧凑;定标难度低。

(2)劣势:信噪比低,光能利用率低。
