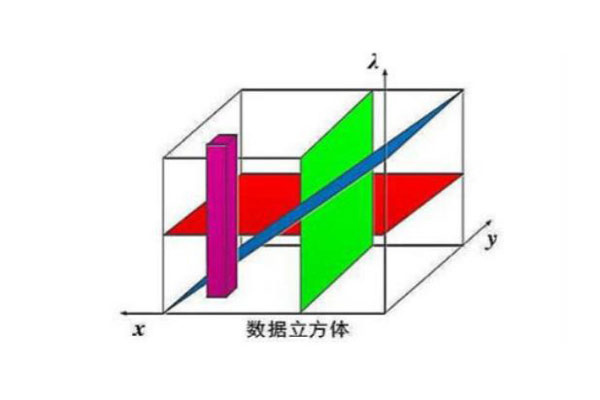

随着光学成像技术和探测器技术的不断发展,带有分光元件的高光谱成像仪逐渐出现并应用于各个领域,它能够实现同时获得二维空间图像信息和每个分辨像元的一维光谱信息,形成三维数据立方,使目标识别和定位技术得到了极大的发展。那么,高光谱成像仪按工作波段和分光方式的不同可分为哪些类型?下文将为大家进行介绍。
随着光学成像技术和探测器技术的不断发展,带有分光元件的高光谱成像仪逐渐出现并应用于各个领域,它能够实现同时获得二维空间图像信息和每个分辨像元的一维光谱信息,形成三维数据立方,使目标识别和定位技术得到了极大的发展。那么,高光谱成像仪按工作波段和分光方式的不同可分为哪些类型?下文将为大家进行介绍。
高光谱成像仪按工作波段的不同分类:

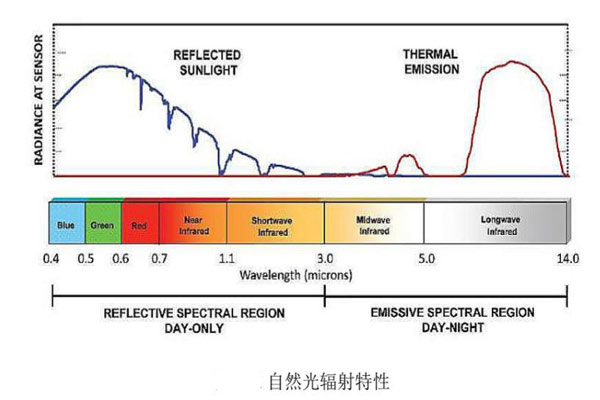

根据成像光谱仪的工作波段进行分类,可以分为紫外、可见、近红外、中红外和远红外等几个波段,且不同工作波段的应用也各不相同。
紫外波段一般用于观测星体(初始星体发出辐射剥离周围原子的电子)、电晕放电等方面;
可见光波段为人眼视网膜可接波段,一般用于植被、水色监测及探测研究;
红外波段为热温差成像,一般用于地温反演、目标打击毁伤效果评估、军事侦察等方面。
高光谱成像仪按分光方式及数据重构理论不同分类:
根据分光元件的分光方式及数据重构理论,光谱成像技术主要分为色散型、干涉型、滤光片型和计算成像型。
色散型成像光谱仪分光技术主要包括棱镜分光和光栅分光两种;滤光片型成像光谱仪技术采用滤光片为分光元件,其种类繁多,如滤光片轮、滤光片阵列、线性渐变滤光片、光楔滤光片等,另外还有两种经典的调谐型滤光器,声光可调谐滤光片(AOTF)和液晶可调谐滤光片(LCTF)。这两种技术都是直接探测目标的空间信息和光谱信息,不需进行其他的数据变换重构,但仅可获得二维数据(光谱维和一维空间信息),需要另一个维度的扫描才能够获得第二维空间信息并形成数据立方。
干涉型成像光谱技术也称作傅里叶变换光谱成像技术,按照探测模式可分为时间调制、空间调制和时空调制三类,主要利用的是波动光学的相干成像原理,获得探测目标的干涉图像后,需再经过一次傅里叶逆变换才能够得到光谱信息及空间图像。此种方式获得的也是二维数据,同样需要另一个维度的扫描才能够获得数据立方。

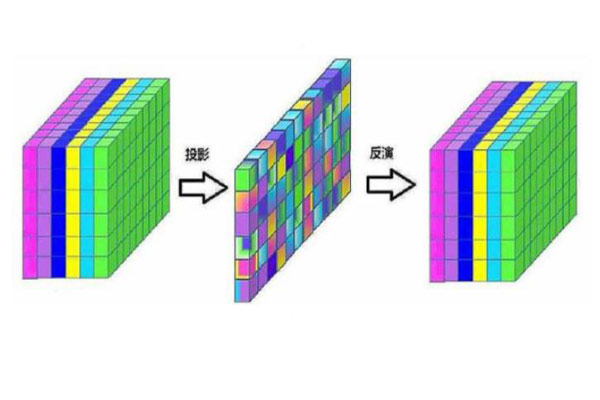

计算成像光谱技术主要包括计算层析型、光场成像型和孔径编码成像型等,能够直接获取三维数据立方,一般是将探测目标的三维信息投影到二维探测器上,并通过对应重构方法获得空间信息和光谱信息。
