高光谱图像数据的采集原理

高光谱成像技术是集新型探测器技术、精密光学机械、微弱信号探测、高速信号处理技术和计算机信息处理技术于一体的综合性技术。它将成像技术与光谱技术相结合，探测目标的二维几何空间及一维光谱信息，获取高光谱分辨率的连续、窄波段的图像数据。

一、高光谱图像的基本概念

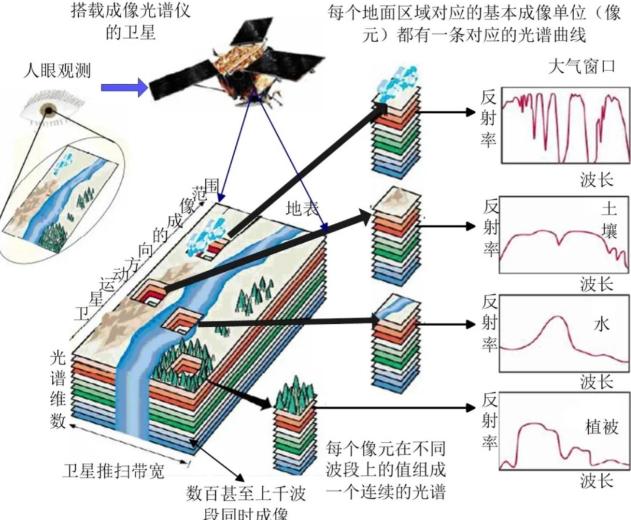

传统彩色相机仅能获取红、绿、蓝三个波段的图像信息，而高光谱成像设备可以在光谱维度上进行细致分割，以纳米级的光谱分辨率，以几十或几百个波段对检测目标成像。高光谱图像就是在连续波长成像条件下获得的样品图像数据集，称为图像立方体（Image Cube） 。在这个三维数据立方体中，每个像元都包含一条连续的光谱曲线，就像物质的“指纹”一样。高光谱数据实现了目标的光谱信息、空间信息及辐射信息的同步获取。

二、数据采集的核心原理

高光谱数据采集的本质，是通过采集物体在不同波长范围内的反射或辐射能量来获取图像信息。其核心原理可以从以下三个维度来理解：

1. 分光技术：将复色光分解为单色光

高光谱成像仪的核心功能之一，是将进入仪器的复色光按波长进行分离。常见分光方式包括光栅分光、棱镜分光、棱镜-光栅-棱镜（PGP）分光等。

光栅分光是目前应用最广泛的分光方式。光栅表面刻有大量平行等宽的刻痕，利用光的衍射和干涉效应将不同波长的光分散开来。光栅分光的分辨率远优于棱镜，光谱范围宽，可同时获取多个光谱通道。

棱镜分光利用不同波长的光在同一介质中具有不同折射率的特性，实现色散分光。其优点是光谱分辨率高、光学效率高、系统不复杂，但光谱范围较窄、色散呈非线性。

PGP分光结合了棱镜和光栅的优点，在棱镜-光栅-棱镜的组合结构中实现高效率、高分辨率的光谱分离。

2. 成像方式：从空间到光谱的信息获取

高光谱图像的采集可通过三种方式实现：

推扫式成像（线扫描） 是最常用的方式，特别适合传送带上物体的动态检测。其工作原理是：目标物体的辐射能通过镜头收集，经狭缝增强准直后照射到分光元件上，在垂直方向按光谱色散，在水平方向保持空间维信息。面阵探测器每次获取一条扫描线上所有像素点的全光谱信息。这种方式结构简单、扫描速度快、信噪比较高。

摆扫式成像由光机左右摆扫和载物平台向前运动完成二维空间成像，线列探测器完成每个瞬时视场像元的光谱维获取。

凝视式成像采用面阵探测器，通过可调谐滤光片获取不同波段的图像，一次曝光即可获取目标区域的二维图像信息。系统没有运动部件，但对平台稳定性要求较高。

3. 光谱波段范围：覆盖不同应用场景

根据使用波段的不同，高光谱成像仪可分为多个类型：可见光波段（300～800nm）、可见-近红外波段（400～1000nm）、近红外波段（900～1700nm）和短波红外波段（1000～2500nm）。不同波段对应不同的物质检测需求，用户可根据实际应用场景选择合适的设备。

三、数据采集流程

高光谱数据采集通常遵循以下标准流程：

第一步：传感器与平台选择。根据采集目标和需求，选择适合的高光谱传感器和搭载平台（如无人机、卫星或地面支架）。

第二步：采集规划。确定采集区域，制定详细的采集路径，规划高度、速度、重叠度等参数。

第三步：数据采集。高光谱成像仪接收被测物体表面反射和透射光，在X轴上进行分光、在Y轴上进行成像，获得一维影像和光谱信息。由于样品的连续移动，从而能够得到连续的一维影像以及光谱信息，所有数据被计算机采集平台采集。

第四步：数据预处理与校正。对原始数据进行辐射定标、几何校正、噪声滤波等处理。原始高光谱数据是光子强度信息，需进行黑白板校正获取相对反射率。

第五步：数据解译与分析。使用各种算法和技术提取数据中的特征信息，生成高光谱图像、分类地图等产品。

四、总结

高光谱图像数据的采集，本质上是通过精密的光学分光系统与高灵敏度探测器阵列，同步获取目标的空间几何信息与连续光谱信息，最终形成包含空间、光谱和辐射三个维度的“数据立方体”。这一技术使得每个像元都携带了丰富的光谱“指纹”，为后续的定性定量分析提供了坚实的数据基础。
