线扫描式高光谱相机的成像原理
发布时间:2023-04-11
浏览次数:738
线扫描式高光谱相机是一种常见的高光谱相机类型,不少用户对这种设备还比较缺乏了解。本文主要介绍了线扫描式高光谱相机的成像原理。
线扫描式高光谱相机是一种常见的高光谱相机类型,不少用户对这种设备还比较缺乏了解。本文主要介绍了线扫描式高光谱相机的成像原理。
线扫描式高光谱相机主要由光谱仪、灰度相机、探测器、透镜、图像采集卡等核心部件组成。其光谱的覆盖范围为200-400nm,400-1000nm,900-1700nm,1000-2500nm。
其扫描过程是当探测器在光学焦面的垂直方向上做横向扫描(x),当横向的平行光垂直入射到投身光栅是就形成了光栅光谱,这是象元经过高光谱仪在探测器上得出的数据,它的横向式x方向上的像素点也就是扫描的象元,它的总像是各象元对应的信息。在检测系统输送前进是排列的探测器完成纵向扫面(y)。如果探测器按线性阵列排列,那么可以同时得到整行数据。

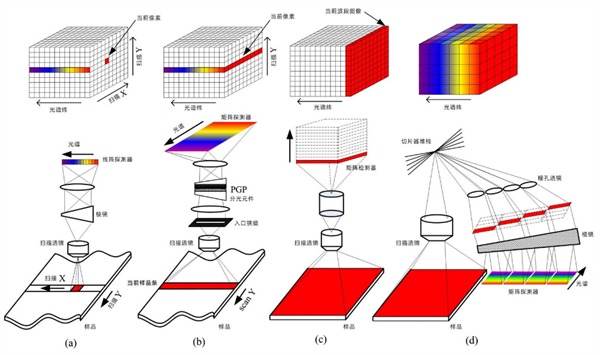

线扫描,也称为推扫式扫描,只获得探测空间内一维线视场的光谱(b),就是一次获得一条线上的光谱数据,成像设备是个光谱仪和灰度相机。线扫描式高光谱相机具有光谱分辨率高,成像速度快,使用寿命长,方便携带等优点,目前应用最多,应用范围主要包括:遥感技术、产线检测和材料分析等领域。
