高光谱成像的检测原理是什么?其系统由哪些部件组成?
发布时间:2023-04-04
浏览次数:1299
高光谱成像技术把二维成像和光谱技术融为一体,具有多波段、高分辨率和图谱合一的优点特点。被广泛的应用于果蔬品质的无损检测、生物工程等领域。本文对高光谱成像的原理及高光谱成像系统的组成部件做了简要的介绍,感兴趣的朋友可以了解一下!
高光谱成像技术把二维成像和光谱技术融为一体,具有多波段、高分辨率和图谱合一的优点特点。被广泛的应用于果蔬品质的无损检测、生物工程等领域。本文对高光谱成像的原理及高光谱成像系统的组成部件做了简要的介绍,感兴趣的朋友可以了解一下!
高光谱成像的检测原理:

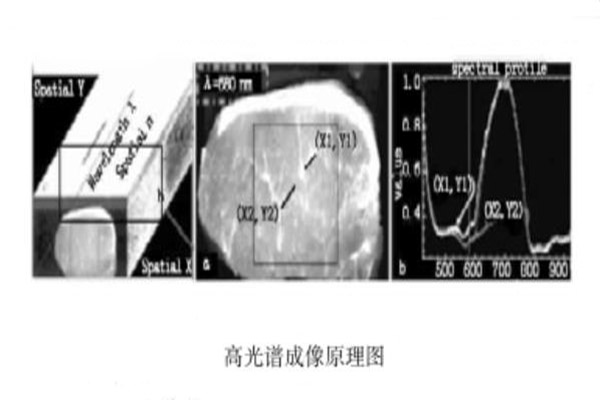

高光谱图像是一系列光波波长处的光学图像,比多光谱图像的光谱分辨率更高,通常可达2~3nm。其测量光谱范围可在紫外、可见光和近红外区域。高光谱数据是三维图像块,其中的二维代表是图像像素信息(以坐标x和y表示),第三维是波长信息(以λ表示)。一个分辨率为xxy像素的图像检测器阵列在n个波长处获得的样品图像块是xxyxn的三维阵列,如下图所示。表明原始高光谱图像既有特定像素下的光谱信息,又有特定波长下的图像信息。
高光谱成像检测装置:

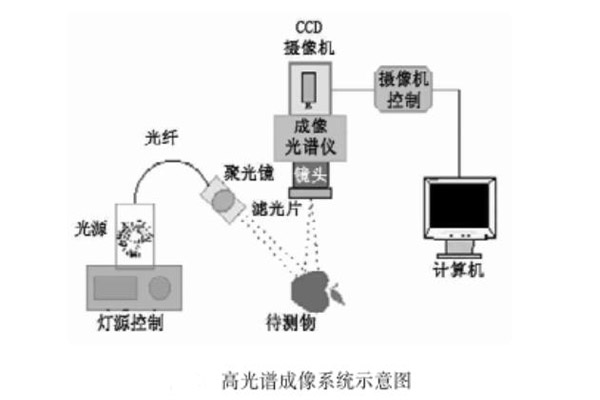

一个典型的高光谱成像系统主要包括光源及控制装置、光纤、聚光镜、滤光片、成像光谱仪、CCD 摄像机、摄像机控制、计算机等装置组成,如下图所示。
根据成像光谱仪的不同,可以组成两种不同的高光谱成像系统:第一种是基于滤波器或滤波片的高光谱成像系统,第二种是基于成像光谱仪的高光谱成像系统。
