多光谱成像技术的类型及不同类型的优缺点
发布时间:2024-04-19
浏览次数:673
多光谱成像技术作为一种光谱检测技术,可以几个或十几个波段同时对样品成像,能够获得地物的多光谱信息,实现了地物空间信息、辐射信息、光谱信息的同步获取。本文对多光谱成像技术的类型及不同类型的优缺点做了介绍。
多光谱成像技术作为一种光谱检测技术,可以几个或十几个波段同时对样品成像,能够获得地物的多光谱信息,实现了地物空间信息、辐射信息、光谱信息的同步获取。本文对多光谱成像技术的类型及不同类型的优缺点做了介绍。
多光谱成像过程中,以几个或十几个波段同时对样品成像,能够获得地物的多光谱信息,实现了地物空间信息、辐射信息、光谱信息的同步获取。引言中已经对各种形式的多光谱系统做了介绍,这里按照光谱获取方式的不同,分析各种类型的优缺点,其具体分类如下:
1.多相机式
由多个相机组成,每个相机前配置不同带通溏光片,分别获取对应谱段信息。这种形式的多光谱相机能够实现图谱合一,一次曝光就能获得所需的空间信息和光谱信息,而且可以针对不同的探测要求和目标方便的更换滤光片。但是,不同光轴的相机相互之间具有视角上的偏差,这在后续的数据处理中需要对多路图像进行视角校正和配准。同时,多个相机的布置,增加了整体系统的体积、质量和造价。
2.滤光片轮和可调谐滤光片式
特点是共用一个相机系统,前者是在系统前加入一个旋转的滤光片转轮,整个系统只有一个相机系统,但是显然要获取目标的多光谱信息,需要对同一目标进行多次曝光,且工作时存在运动部件,可靠性降低。后者是在系统中加入可调谐滤光片,包括液晶和声光可调谐滤光片,通过调谐信号改变通光波长实现不同信号的获取,也需要对同一目标进行多次曝光来实现数据立方体的获取,且波段切换速度有限,应用受到限制。
3.线性渐变滤光片和楔形滤光片式
这两种形式都是在靠近探测器靶面处,覆盖一块或多块楔形滤光片或者是镀有渐变滤光膜的玻璃基底,由于靶面处不同行像元接受透过的不同波长信号,通过飞机平台推扫就能获取多个谱段信息和空间信息。显然这种形式的多光谱相机结构简单可靠,但是过分依赖于平台推扫,相对于航空系统而言,要求飞行速度与CCD转移速度严格匹配,姿态稳定性要求过高。
4.单镜头多路分光式
采用单镜头加上分光棱镜分光,将光线分成多路,需要多个探测器分别接受各个谱段信息。一次曝光就能获取全部空间和光谱信息,图谱合一。但是当谱段数上升时,分光棱镜复杂且探测器数量过多,造价昂贵。
相关产品
-

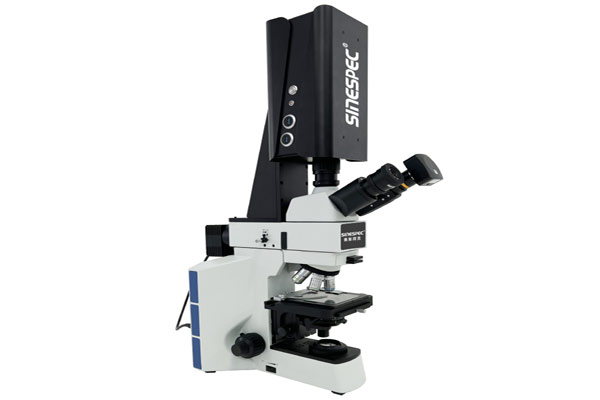

高光谱显微成像技术在植物细胞检测领域的研究
