日,华东师范大学科研团队在中红外光谱成像技术上取得突破,利用非线性上转换成像与可调谐声光滤波技术,提高了信息采集速度,实现了超灵敏、大视场、高帧率的中红外高光谱视频成像,为多个应用领域如化学瞬态分析、生物成像、医学影像及燃烧场诊断等提供了有力支持。

近日,华东师范大学科研团队在中红外光谱成像技术上取得突破,利用非线性上转换成像与可调谐声光滤波技术,提高了信息采集速度,实现了超灵敏、大视场、高帧率的中红外高光谱视频成像,为多个应用领域如化学瞬态分析、生物成像、医学影像及燃烧场诊断等提供了有力支持。



华东师大超高速大视场的中红外高光谱成像取得重大突破



高光谱成像是将成像技术与光谱技术相结合的多维信息获取手段,可在百个甚至更多谱段对目标进行非侵入式成像,生成包含空间和光谱信息的图谱数据立方。因此,高光谱图像具有“图谱合一”的重要特征,每个像素都对应一组光谱信息,所含的丰富信息能够对样品的化学成分、含量与分布进行测定与表征。特别地,中红外波段位于分子的指纹光谱区,包含许多官能团的吸收峰,实现该波段的高光谱成像能够对待测目标进行无标记精确识别。因此,中红外高光谱成像技术已被广泛应用于痕量分析、环境监测、生物医药、材料科学等领域。



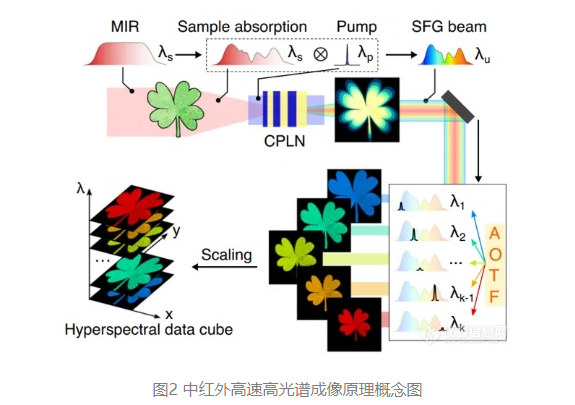

 华东师大超高速大视场的中红外高光谱成像取得重大突破2



然而,兼具多谱段与大画幅的红外高光谱成像系统长期以来局限于观测静态样品或低速运动场景,难以用于快速目标测量或动态过程捕捉。一方面,高光谱成像所生成的图谱数据提供了丰富的目标信息,有助于准确分析与识别样品;另一方面,庞大的数据采集量极大限制了高光谱成像速率。例如,传统摆扫式和推扫式高光谱成像系统主要借助光栅、棱镜等器件实现信号色散分光,在空间信息获取上往往需要依赖点扫描或线扫描来实现二维图像覆盖。

为了克服冗长的机械扫描,全幅式光谱成像技术应运而生,其采用可调谐窄带光源(如光参量振荡器、量子级联激光器)或波长可调滤波器(如声光、液晶滤波器)进行光谱扫描,有效提升了多像素图像的采集效率。即便如此,中红外高光谱成像速度仍很大程度上受限于该波段焦平面探测阵列的工作帧频(尤其对于大面阵多像素相机),单色光谱图像采集帧率的典型值为50 Hz @ 512×512像素。相应地,采集百个波长通道以上的高光谱成像往往需要数秒甚至更长时间,距离可实时观测的视频帧率还有量级上的差距。当前,实现大视场、多波段、高帧频的中红外高光谱成像仍颇具挑战,需要同时实现高速光谱扫描与高速图像采集。



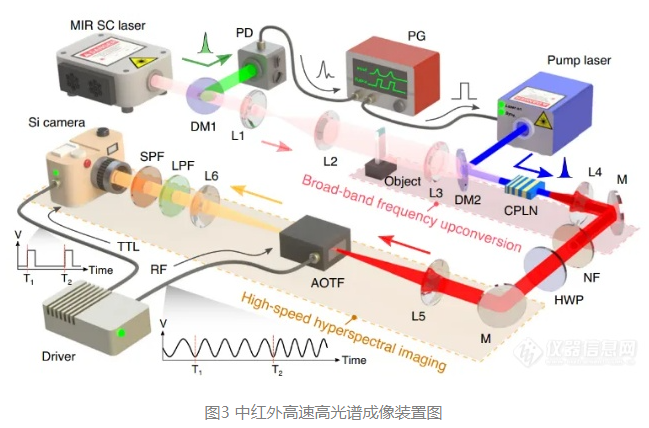

华东师大超高速大视场的中红外高光谱成像取得重大突破3



为此,研究团队创新结合非线性广角成像技术与高速声光滤波技术,能够同时提升红外图像采集速率与红外光谱切换速率,克服了传统方案在图谱信息获取上的短板,实现了高达百赫兹的三维图谱刷新率,在同等谱段数与像素规模下,比此前记录提升了至少两个数量级。

具体地,研究人员采用特殊设计的啁啾极化铌酸锂晶体,实现宽波段非线性光学和频,将超连续谱中红外信号一次性转换至可见光波段。该过程具有大视场空间映射和高保真度光谱转换的特点,可在空间和光谱维度上保留完整的目标图谱信息。

为了实现高速率、高精度的波长调控,研究人员采用声光可调滤波技术,获得了微秒级的波长切换速度与纳米级的窄带滤波带宽。滤波后的单色图像由高性能硅基相机捕获,规避了现有红外焦平面探测阵列在灵敏度、像素数、帧率等方面的不足,从而实现大视场、多像素、高帧频的红外图像采集。



 华东师大超高速大视场的中红外高光谱成像取得重大突破4

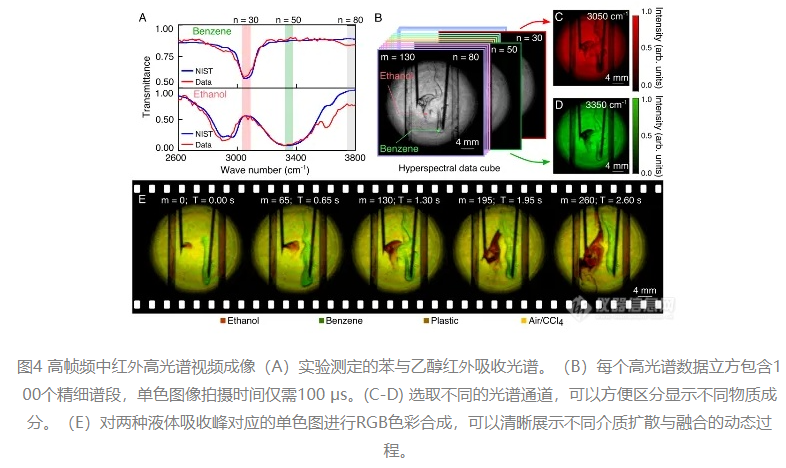

实验中,所搭建的高光谱成像系统工作波长为2.4-4.1 μm,涵盖多种CH/OH化学键的红外伸缩与振动吸收谱线,是有机物材料鉴别的重要谱段。为了展示高光谱成像在物质鉴别与动态场景中的应用,研究人员选用了乙醇和苯两种化学样品,他们在肉眼下观察均为无色透明,而通过高光谱成像可测量得到迥异红外特征光谱(图4A),利用独特的分子选择性即可实现样品成分的有效甄别。在高光谱三维数据采集中,单波长大视场成像(近百万像素画幅)的积分时间仅为100 μs,获取100个谱段的图谱立方数据则仅需10 ms(图4B),从而实现100 Hz水平的大视场高光谱影像。与传统机械式波长调谐方式不同,声光可调滤波器不受机械惯性限制,可对光谱进行快速动态调控,实现连续不间断的循环波长扫描,为实时光谱视频成像提供了可能。如图4C-4E所示,可根据样品吸收光谱特征,选取多幅单色灰度图像进行RGB填色合成,实现对样品化学差异与浓度分布更直观的可视化。

值得一提的是,所发展的上转换光谱成像技术得益于非线性光学混频过程中所需的相位匹配条件,使得不同波长的单色上转换图像具有不同的空间缩放因子,从而形成波长-空间耦合的独特成像效果,结合特定信息编码和计算成像算法,可以从单幅灰度图像恢复出三维图谱信息,进而发展出单发快照式红外高光谱成像,为实现超高速光谱摄影提供了有效途径。

此外,该技术可以扩展到长波红外或太赫兹波段,以满足该谱段对于高速光谱成像的迫切需求,可为材料、化学、生物、医学等领域提供具有吸引力的光谱影像分析手段。 近年来,曾和平教授与黄坤研究员课题组在中红外多维成像领域开展了系列创新研究,先后发展了中红外非线性广角成像 [Nature Comm. 13, 1077 (2022)]、中红外单光子单像素成像[Nature Comm. 14, 1073 (2023)]、以及中红外单光子三维成像 [Light Sci. Appl. 12, 144 (2023)]等。相关工作得到了科技部、基金委、上海市、重庆市与华东师大的资助。

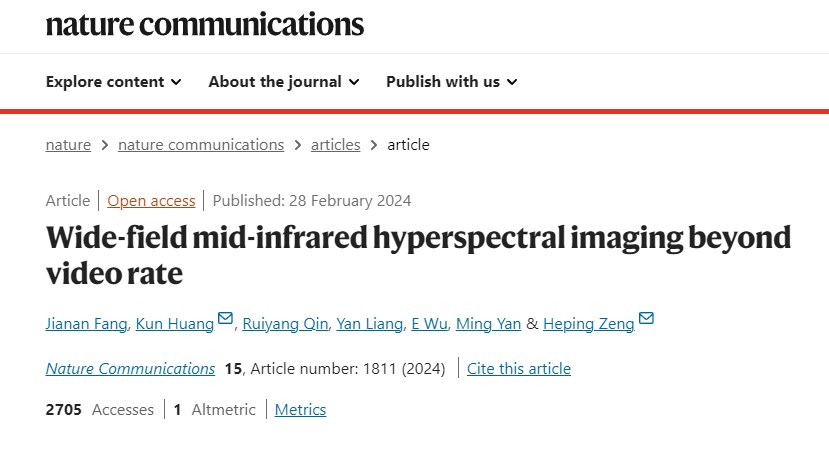

成果:《Wide-field mid-infrared hyperspectral imaging beyond video rate》
