​由于分光的原理不同,高光谱成像仪可以分为:干涉型、调谐型、棱镜光栅色散型、三维成像型、计算层析型、二元光学元件型、滤光片型等。以下主要对棱镜光栅色散型、干涉型和滤光片型高普成像仪进行介绍,对光谱知识感兴趣的朋友可以了解一下!

由于分光的原理不同,高光谱成像仪可以分为:干涉型、调谐型、棱镜光栅色散型、三维成像型、计算层析型、二元光学元件型、滤光片型等。以下主要对棱镜光栅色散型、干涉型和滤光片型高普成像仪进行介绍,对光谱知识感兴趣的朋友可以了解一下!

高光谱成像仪

棱镜、光栅色散型高光谱仪:

经过棱镜和光栅狭缝发生色散后,其入射光在光学系统的前焦面上,其光束由光学系统准直后,在探测器的不同位置上按波长大小顺序成像。

在摆扫型和推扫型的成像光谱仪里,分为线列与面阵的色散类型,其原理如下图所示。

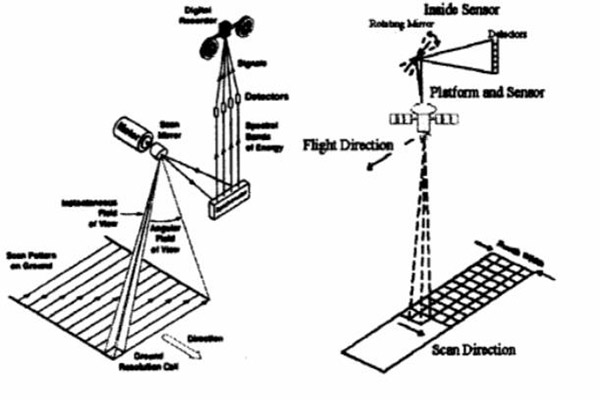

摆扫型和推扫型的成像光谱仪原理结构图

摆扫型光谱仪可以在勘测某一时刻视场内目标点的光谱分布中使用。由线列探测器输出同一空间像元的所有光谱分布。主要产品有AVIRIS、MODIS。推扫型光谱仪存储多个相邻像元的光谱图像。应用较为广泛的产品有HRIS、AIS、HIS等。


干涉型高光谱成像仪:

目前,干涉成像光谱技术在遥感领域中,利用迈克尔逊干涉法、三角共路干涉法、双折射干涉法三种方法来获得像元辐射干涉图。由于迈克尔逊干涉仪应用较为广泛,故作为主要方面介绍。

下图是迈克尔逊干涉仪的原理图,为了使时间序列发生干涉,必须由动镜来机械扫描,由傅立叶变换理论来得出相应物面像元辐射的光谱图像。

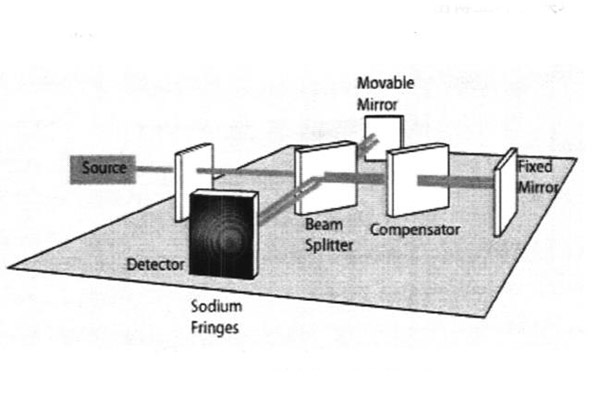

迈克尔逊干涉仪的原理图


滤光片型高光谱成像仪:

可调谐滤光片型、光楔滤光片型都属于滤光片型成像光谱仪。其中声光可调谐、液晶可调谐、电光可调谐等滤光片都属于可调谐滤光片型中。目前主要使用声光和液晶可调谐滤光片。其制作构成原理很简单,只需将相机与滤光片的方案相互结合,再加入成像CCD 就可构成完整的装置设备。

其中,液晶调谐类的波长切换时间较长,调制速度较慢,而声光调谐类的成像光谱刚好弥补了这一方面的空缺,其具有良好的光学性能、调制速度较快,但是其声光衰减较低,这是由于其特殊的光学材料所导致,尽管如此,声光品质因数依然较高,在对地物观测时能够获取良好的光谱图片,及信息识别。声光可调滤波器(AOTF)利用反常布拉格调制原理,及电信号驱动频率与衍射光波长之间的调谐关系,即声波的频率由电子信号调节控制,则在可见光波段或者红外波段完成连续的光谱扫描,下图所示为非共线声光可调谐滤光器的晶体与工作原理结构图。

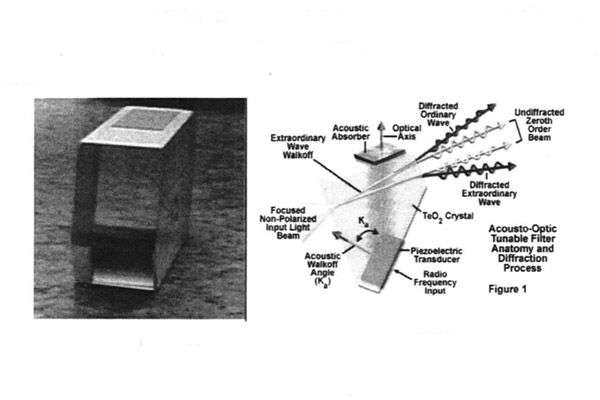

非共线声光可调谐滤光器的晶体与工作原理结构图
