高光谱成像技术的原理及高光谱数据的处理方法
发布时间:2023-11-30
浏览次数:359
高光谱成像技术是一门把二维成像技术与光谱技术有效结合的新兴技术,它不仅可以获得光谱信息,还可以获得图像信息,因此具有既能成像又能获取目标光谱曲线的“图谱合一”的优势。本文对高光谱成像技术的原理及高光谱数据的处理方法,对此感兴趣的朋友不妨了解一下!
高光谱成像技术是一门把二维成像技术与光谱技术有效结合的新兴技术,它不仅可以获得光谱信息,还可以获得图像信息,因此具有既能成像又能获取目标光谱曲线的“图谱合一”的优势。本文对高光谱成像技术的原理及高光谱数据的处理方法,对此感兴趣的朋友不妨了解一下!
高光谱成像技术的原理:
光谱成像技术,实质上是结合了成像技术和光谱技术,不仅能获得待测目标的二维几何空间信息,还能检测到目标物的一维光谱信息,因此具有既能成像又能获取目标光谱曲线的“图谱合一”的优势。它充分利用了光与物质的相互作用,物质的光谱特征和其理化学信息紧密相关,物质成分及其结构的差异就造成了物质内部对不同波长光子的选择性吸收和发射。

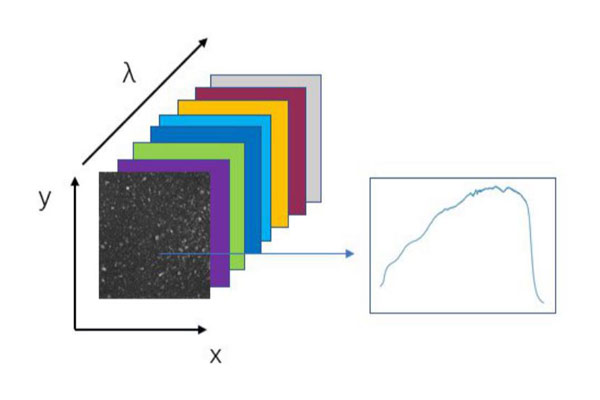

高光谱成像技术,是一门把二维成像技术与光谱技术有效结合的新兴技术。它最初是为遥感方面的应用而开发的,但后来已经在天文学、农业、药品、医学等多样化领域被广泛应用。它集中了光学、电子学、光电子学、计算机科学等领域的先进技术,具有多波段、高的光谱分辨率、波段窄、光谱范围广等特点。所谓“高光谱成像”,是指通过高光谱成像仪采集到的高光谱图像在光谱维度上进行了细致的分割。也就是说,通过高光谱设备获取的是一个数据立方体,也被称作"Hyperspectral cube”,高光谱三维数据结构示意图如下图所示。
高光谱成像技术高光谱数据的处理方法:
通过成像光谱仪采集获得的高光谱图像,首先要进行黑白校正(白板校正和暗场校正),即反射率的归一化处理。然后,选取感兴趣区域,提取感兴趣区域内所有点的反射率光谱并取平均值。提取所有样品的平均光谱,得到光谱数据矩阵。
其中每一个像素点都对应着一条完整的光谱曲线,每一条光谱曲线同样对应着一副二维的几何图像。实验中,样品数量高达上千个,又有上百个波段,这往往导致光谱数据矩阵非常庞大。因此,如何有效地挖掘庞大数据结构的有效信息成为光谱分析技术需要解决的首要问题。通常,数据分析分为以下几个步骤:
(1)光谱预处理
预处理可以有效减少系统噪音、杂散光等对成像的影响,从而获取信噪比高、背景干扰较低的数据。常用的光谱预处理方法有:平滑、归一化、多元散射校正、求导、变量标准化等。
(2)提取特征波长
光谱数据的高维及共线性问题往往降低模型的运算效率和精度。选取有效的特征波长不仅降低了维数问题,而且最大程度上包含样品的原始信息,进而达到简化运算的目的。常用的提取特征波长的方法有:回归系数法、连续投影算法、载荷系数法、遗传算法、竞争性自适应重加权算法等。
(3)回归或分类模型的建立
用提取的特征波长和待测参数建立回归或分类模型。常用的建模方法有:主成分分析、多元线性回归、主成分回归、人工神经网络、偏最小二乘法、最小二乘支持向量机等。
另外,以上所述的步骤仅仅是针对光谱的处理,而高光谱图像还可以看作是每个波段图像的叠加,这些图像包含样本丰富的空间分布属性。图像纹理反映像素的空间位置和亮度值变化,进而反映样本几何结构的变化。因此,通过提取高光谱图像的纹理变量信息(包括对比度、方差、熵等)同样可以建立相应的预测模型。
