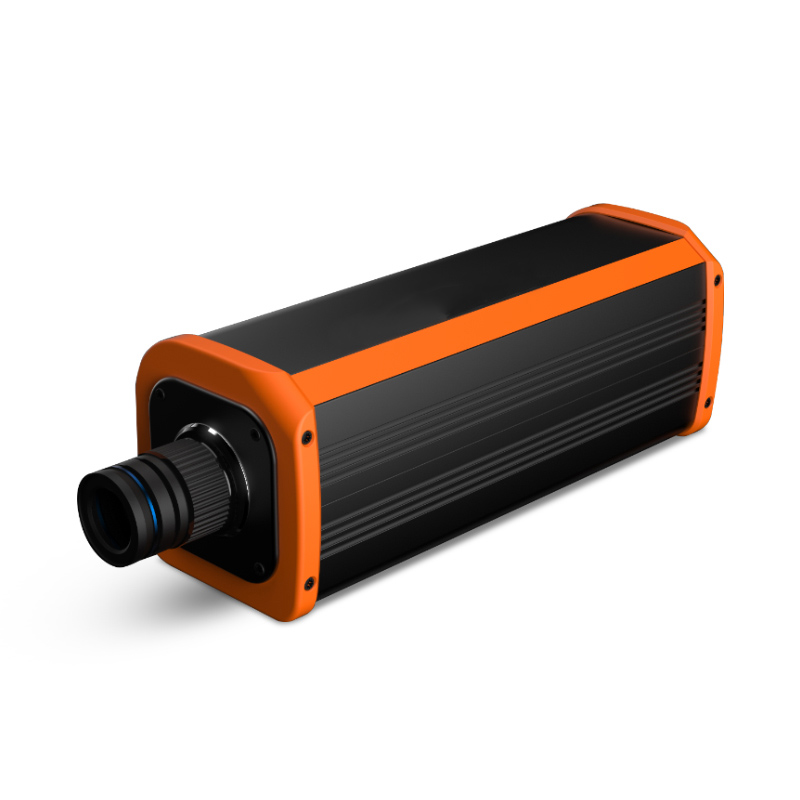

高光谱相机中CCD和CMOS成像传感器相关知识

CCD使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。CCD由许多感光单位组成，通常以百万像素为单位。当CCD表面受到光线照射时，每个感光单位会将电荷反映在组件上，所有的感光单位所产生的信号加在一起，就构成了一幅完整的画面。

目前主要有两种类型的CCD光敏元件，分别是线性CCD和矩阵性CCD。线性CCD用于高分辨率的静态照相机，它每次只拍摄图象的一条线，这与平板扫描仪扫描照片的方法相同。这种CCD精度高，速度慢，无法用来拍摄移动的物体，也无法使用闪光灯。

矩阵式CCD，它的每一个光敏元件代表图象中的一个像素，当快门打开时，整个图象一次同时曝光。通常矩阵式CCD用来处理色彩的方法有两种。一种是将彩色滤镜嵌在CCD矩阵中，相近的像素使用不同颜色的滤镜。典型的有G-R-G-B和C-Y-G-M两种排列方式。这两种排列方式成像的原理都是一样的。在记录照片的过程中，相机内部的微处理器从每个像素获得信号，将相邻的四个点合成为一个像素点。该方法允许瞬间曝光，微处理器能运算地非常快。这就是大多数数码相机CCD的成像原理。

cmos和CCD一样同为在数码相机中可记录光线变化的半导体。CMOS的制造技术和一般计算机芯片没什么差别，主要是利用硅和锗这两种元素所做成的半导体，使其在CMOS上共存着带N(带–电) 和 P(带+电)级的半导体，这两个互补效应所产生的电流即可被处理芯片纪录和解读成影像。然而，CMOS的缺点就是太容易出现杂点, 这主要是因为早期的设计使CMOS在处理快速变化的影像时，由于电流变化过于频繁而会产生过热的现象。

除了CCD和CMOS之外，还有富士公司独家推出的SUPER CCD，SUPER CCD并没有采用常规正方形二极管，而是使用了一种八边形的二极管，像素是以蜂窝状形式排列，并且单位像素的面积要比传统的CCD大。将像素旋转45度排列的结果是可以缩小对图像拍摄无用的多余空间，光线集中的效率比较高，效率增加之后使感光性、信噪比和动态范围都有所提高。

CCD与CMOS的区别

①信息读取方式

CCD电荷耦合器存储的电荷信息，需在同步信号控制下一位一位地实施转移后读取，电荷信息转移和读取输出需要有时钟控制电路和三组不同的电源相配合，整个电路较为复杂。CMOS光电传感器经光电转换后直接产生电流(或电压)信号，信号读取十分简单。

②速度

CCD电荷耦合器需在同步时钟的控制下，以行为单位一位一位地输出信息，速度较慢;而CMOS光电传感器采集光信号的同时就可以取出电信号，还能同时处理各单元的图像信息，速度比CCD电荷耦合器快很多，大部分500fps以上的高速相机都是CMOS相机。

③电源及耗电量

CCD电荷耦合器大多需要三组电源供电，耗电量较大;CMOS光电传感器只需使用一个电源，耗电量非常小，仅为CCD电荷耦合器的1/8到1/10，CMOS光电传感器在节能方面具有很大优势。

④成像质量

CCD电荷耦合器制作技术起步早，技术成熟，采用PN结或二氧化硅(SiO2)隔离层隔离噪声，成像质量相对CMOS光电传感器有一定优势。由于CMOS光电传感器集成度高，各光电传感元件、电路之间距离很近，相互之间的光、电、磁干扰较严重，噪声对图像质量影响很大，使CMOS光电传感器很长一段时间无法进入实用。近年，随着CMOS电路消噪技术的不断发展，为生产高密度优质的CMOS图像传感器提供了良好的条件。

⑤集成性

从制造工艺的角度看，CCD中电路和器件是集成在半导体单晶材料上，工艺较复杂，。CCD仅能输出模拟电信号，需要后续的地址译码器、模拟转换器、图像信号处理器处理，并且还需要提供三组不同电压的电源同步时钟控制电路，集成度非常低。而CMOS是集成在被称作金属氧化物的版单体材料上，这种工艺与生产数以万计的计算机芯片和存储设备等半导体集成电路的工艺相同，因此生产CMOS的成本相对CCD低很多。同时CMOS芯片能将图像信号放大器、信号读取电路、A/D转换电路、图像信号处理器及控制器等集成到一块芯片上，只需一块芯片就可以实现相机的的所有基本功能，集成度很高，芯片级相机概念就是从这产生的。
