高光谱成像仪根据色散元件的不同可以分为哪些类型?
发布时间:2023-09-28
浏览次数:1116
高光谱成像仪作为一种精密的光电仪器,它融合了传统的成像和光谱技术的优点,可以同时获取被检测物体的空间信息和光谱信息。其根据色散元件的不同,可以分为棱镜和光栅色散型光谱成像仪。棱镜色散型光谱成像仪以棱镜为色散元件,而光栅色散型以光栅为色散元件。本文对棱镜色散型光谱成像仪和光栅色散型光谱成像仪做了介绍,感兴趣的朋友可以了解一下!
高光谱成像仪作为一种精密的光电仪器,它融合了传统的成像和光谱技术的优点,可以同时获取被检测物体的空间信息和光谱信息。其根据色散元件的不同,可以分为棱镜和光栅色散型光谱成像仪。棱镜色散型光谱成像仪以棱镜为色散元件,而光栅色散型以光栅为色散元件。本文对棱镜色散型光谱成像仪和光栅色散型光谱成像仪做了介绍,感兴趣的朋友可以了解一下!
棱镜色散型光谱成像仪:

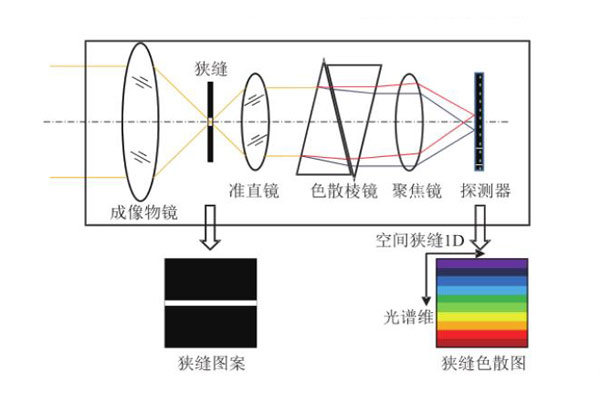

在棱镜色散型光谱成像仪中,不同波长的光线受到棱镜不同程度的折射而被色散。典型的棱镜色散型光谱成像方式如下图所示,成像物镜将场景的复色光成像到狭缝平面上,透过狭缝的入射光经准直物镜准直后,经过棱镜或光栅的色散由聚焦镜聚焦到焦平面探测器上,最终狭缝按波长成像在焦平面探测器上。
棱镜色散型的技术特点是:
①每个瞬态仅能获得狭缝一维的光谱信息,须垂直于狭缝方向进行推扫,以获得场景二维的光谱数据;
②棱镜色散后的光谱只有一套零级光谱,相对强度大;
③因棱镜材料对不同波长的折射率变化不与波长呈线性关系,因此其谱线排列不均匀,在短波区,谱线排列非常稀疏,而在长波区,谱线排列非常稠密。
光栅色散型光谱成像仪:

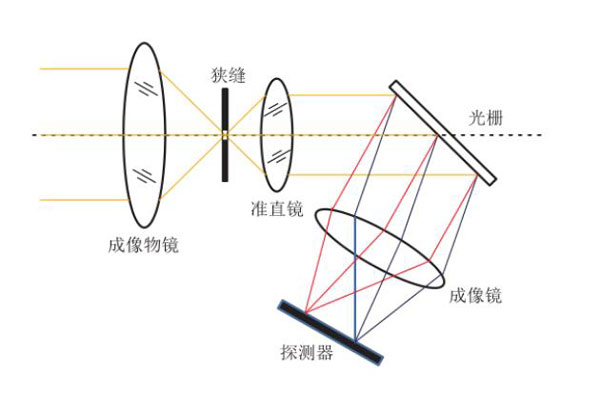

光栅色散型光谱仪的原理是:光栅对不同波长的光有不同的衍射角而使光色散,如下图所示。其设计和调试难点在于:光栅有多级次的衍射,正级次光谱和负级次光谱对称分布在零级光谱两侧,零级光谱因波长重合而不能分光,而级次之间存在重叠,为此需要通过前置单色器或滤光片等措施,消除不需要的波长。
与棱镜色散型相比,光栅色散型具有衍射角与光谱波长近似呈正比关系、谱线排列均匀、光谱分辨率较高等技术优势。
