CCD和CMOS:高光谱相机图像传感器的区别
发布时间:2023-08-03
浏览次数:522

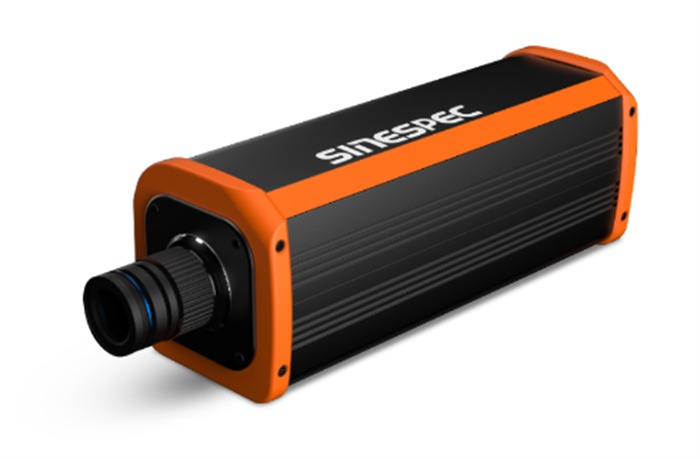

CCD和CMOS是高光谱相机中的图像传感器类型。那么,这两种传感器有一样吗?本文结合实际情况,简单总结了CCD和CMOS这两种图像传感器的区别。
CCD和CMOS是高光谱相机中的图像传感器类型。那么,这两种传感器有一样吗?本文结合实际情况,简单总结了CCD和CMOS这两种图像传感器的区别。
CCD和CMOS图像传感器是什么?
1. CCD图像传感器
CCD是指电荷耦合器件,是一种用电荷量表示信号大小,用耦合方式传输信号的探测元件,具有自扫描、感受波谱范围宽、畸变小、体积小、重量轻、系统噪声低、功耗小、寿命长、可靠性高等一系列优点,并可做成集成度非常高的组合件。
2. CMOS图像传感器
CMOS图像传感器是一种典型的固体成像传感器。CMOS图像传感器通常由像敏单元阵列、行驱动器、列驱动器、时序控制逻辑、AD转换器、数据总线输出接口、控制接口等几部分组成,这几部分通常都被集成在同一块硅片上。其工作过程一般可分为复位、光电转换、积分、读出几部分。

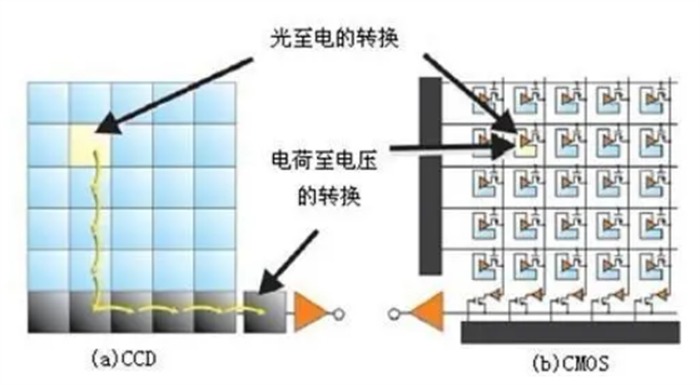

CCD和CMOS图像传感器的区别
由于数据传送方式不同,因此CCD与CMOS传感器在效能与应用上也有诸多差异,这些差异包括:
1. 灵敏度差异
由于CMOS传感器的每个象素由四个晶体管与一个感光二极管构成(含放大器与A/D转换电路),使得每个象素的感光区域远小于象素本身的表面积,因此在象素尺寸相同的情况下,CMOS传感器的灵敏度要低于CCD传感器。
2. 成本差异
由于CMOS传感器采用一般半导体电路最常用的CMOS工艺,可以轻易地将周边电路(如AGC、CDS、Timing generator、或DSP等)集成到传感器芯片中,因此可以节省外围芯片的成本;除此之外,由于CCD采用电荷传递的方式传送数据,只要其中有一个象素不能运行,就会导致一整排的数据不能传送,因此控制CCD传感器的成品率比CMOS传感器困难许多,即使有经验的厂商也很难在产品问世的半年内突破 50%的水平,因此,CCD传感器的成本会高于CMOS传感器。
3. 分辨率差异
如上所述,CMOS传感器的每个象素都比CCD传感器复杂,其象素尺寸很难达到CCD传感器的水平,因此,当我们比较相同尺寸的CCD与CMOS传感器时,CCD传感器的分辨率通常会优于CMOS传感器的水平。例如,目前市面上CMOS传感器最高可达到210万象素的水平(OmniVision的 OV2610,2002年6月推出),其尺寸为1/2英寸,象素尺寸为4.25μm,但Sony在2002年12月推出了ICX452,其尺寸与 OV2610相差不多(1/1.8英寸),但分辨率却能高达513万象素,象素尺寸也只有2.78mm的水平。
4. 噪声差异
由于CMOS传感器的每个感光二极管都需搭配一个放大器,而放大器属于模拟电路,很难让每个放大器所得到的结果保持一致,因此与只有一个放大器放在芯片边缘的CCD传感器相比,CMOS传感器的噪声就会增加很多,影响图像品质。
5. 功耗差异
CMOS传感器的图像采集方式为主动式,感光二极管所产生的电荷会直接由晶体管放大输出,但CCD传感器为被动式采集,需外加电压让每个象素中的电荷移动,而此外加电压通常需要达到12~18V;因此,CCD传感器除了在电源管理电路设计上的难度更高之外(需外加 power IC),高驱动电压更使其功耗远高于CMOS传感器的水平。举例来说,OmniVision近期推出的OV7640(1/4英寸、VGA),在 30 fps的速度下运行,功耗仅为40mW;而致力于低功耗CCD传感器的Sanyo公司去年推出了1/7英寸、CIF等级的产品,其功耗却仍保持在90mW 以上,虽然该公司近期将推出35mW的新产品,但仍与CMOS传感器存在差距,且仍处于样品阶段。
