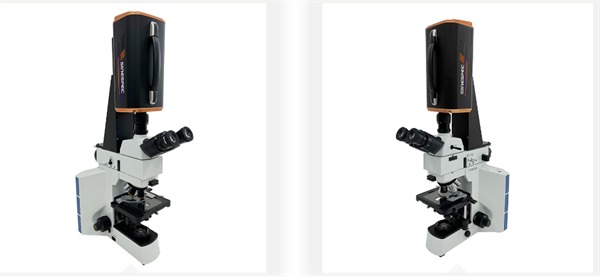

显微高光谱成像系统(四)——主要技术指标
发布时间:2023-05-25
浏览次数:1629
由于成像光谱仪器的一些指标参数之间是相互影响和相互制约的,因此,对于显微高光谱成像系统,其主要指标的确定,需要考虑系统的综合性能、分系统器件的各种参数的制约等因素。那么,显微高光谱成像系统的主要技术指标有哪些呢?本文进行了简单总结。
由于成像光谱仪器的一些指标参数之间是相互影响和相互制约的,因此,对于显微高光谱成像系统,其主要指标的确定,需要考虑系统的综合性能、分系统器件的各种参数的制约等因素。那么,显微高光谱成像系统的主要技术指标有哪些呢?本文进行了简单总结。
1. 光谱范围

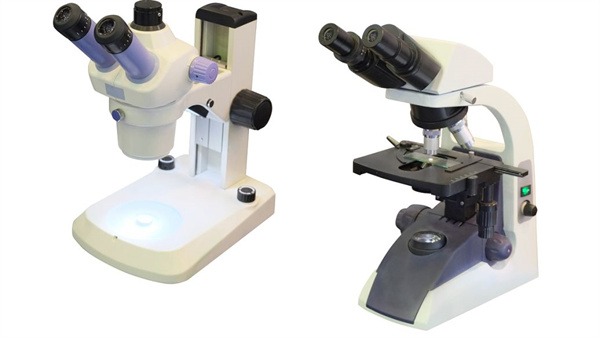

因为显微镜属于透射式主动光学系统,其光源一般为可见光;此外,在病理学、组织学、免疫组织化学等方面,各种染料在可见光范围均具有吸收光谱特征,因此从技术可行性和应用需求考虑,
本系统的光谱范围选择在可见光。另外,对于光栅分光,根据光栅方程得知,当波长为入1的第k1级光谱与波长为入2的第k2级光谱满足kA1=k22时,将发生光谱重叠,因此为了避免光谱重叠,本系统的光谱范围只选择在400~800nm。
2. 波段数
波段数的选取主要根据CCD相机的光谱维像元数的多少及其像元合并而定,一般没有严格的标准,选定波段数为120。
3. 光谱分辨率
光谱分辨率主要与分光计的狭缝宽度有关。
狭缝越窄,则光谱分辨率越高,但系统接收到的能量也随之降低;因此,在保证足够光学能量的前提下,可减小狭缝宽度,以提高光谱分辨率,为小于5nm。
4. 空间分辨率
空间分辨率主要与显微物镜的数字孔径、CCD像元大小有关。对于本系统,若CCD像元尺寸为27μm,当选用40倍物镜时,系统空间分辨率为1.125um。
