高光谱成像仪棱镜分光方式和光栅分光方式的原理和特点
发布时间:2026-09-24
浏览次数:376
高光谱成像仪根据分光原理的不同,可以分为棱镜分光原理、光栅分光原理、傅里叶变换分光原理和滤光片分光原理等不同的类型。下文对高光谱成像仪棱镜分光方式和光栅分光方式的原理和特点做了介绍。
高光谱成像仪根据分光原理的不同,可以分为棱镜分光原理、光栅分光原理、傅里叶变换分光原理和滤光片分光原理等不同的类型。下文对高光谱成像仪棱镜分光方式和光栅分光方式的原理和特点做了介绍。

高光谱成像仪棱镜分光方式和光栅分光方式的原理:
1.棱镜分光方式原理
基于不同波长的光在介质(棱镜材料)中具有不同的折射率。当复色光(包含多种波长的光)进入棱镜时,由于各种波长光的折射角不同,从而使不同波长的光以不同的角度出射,实现光谱的色散。例如,太阳光通过三棱镜后会被分解成红、橙、黄、绿、蓝、靛、紫等多种颜色的光带,这就是棱镜分光的直观表现。在高光谱成像仪中,通过精心设计棱镜的形状和材料,使入射光按照波长顺序在空间上分散开来,然后利用探测器阵列对不同波长的光进行探测,从而获取目标的光谱信息。

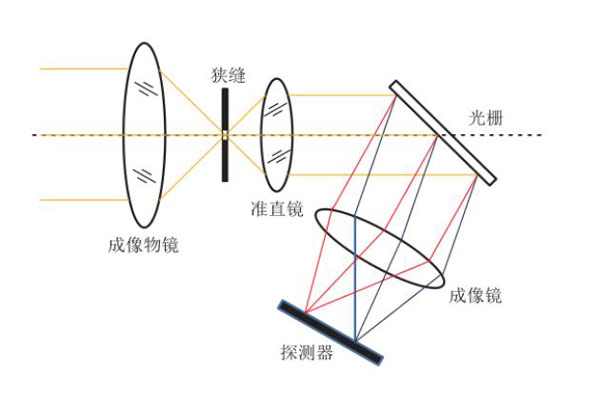

2.光栅分光方式原理
利用光的衍射原理进行分光。光栅是由一系列等间距的狭缝或刻线组成的光学元件,当光照射到光栅上时,不同波长的光会发生衍射,根据光栅方程,衍射角与光的波长相关,从而使不同波长的光在空间上分开。通过在光栅的后方设置探测器阵列,可以将不同衍射角度(对应不同波长)的光信号转化为电信号,进而得到目标的光谱信息。

高光谱成像仪棱镜分光方式和光栅分光方式的特点:
1.棱镜分光方式特点
优点是结构相对简单,成本较低,且能够提供连续的光谱信息。缺点是分光效率相对较低,光谱分辨率有限,且容易产生像差等问题,影响成像质量。
2.光栅分光方式特点
具有较高的分光效率和光谱分辨率,能够覆盖较宽的光谱范围,是目前高光谱成像仪中常用的分光方式之一。但光栅的制造工艺要求较高,成本相对较高,并且在使用过程中可能会出现鬼线等问题,对光谱测量产生干扰。
