干涉型光谱成像仪之时间调制型与空间调制型

干涉型光谱成像仪按照调制方式的不同，可以分为时间调制型干涉光谱仪和空间调制型干涉光谱仪等不同的类型。本文对时间调制型干涉光谱仪和空间调制型干涉光谱仪做了简要的介绍。

时间调制型干涉光谱仪：

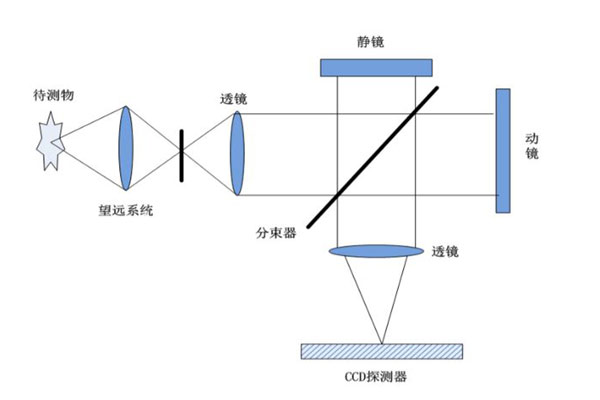

时间调制型干涉光谱仪成像原理如下图所示。此类光谱成像仪由八部分组成，分别是望远镜物镜、狭缝、准直径、分束镜、动镜、静镜、成像镜和探测器。

地物目标光谱经过望远镜物镜后成像于狭缝处，经准直镜，以平行光形式入射分束镜。分束镜将一束光分成两束，其中透射光束经过静镜反射和分束器反射，会聚在成像镜焦面处；反射光束经过动镜反射和分束器透射，同样会聚于成像镜焦面处。动镜的往复运动使得两束会聚光束间产生光程差，在成像镜的焦面处获得干涉条纹，被探测器接收。

空间调制型干涉光谱仪：

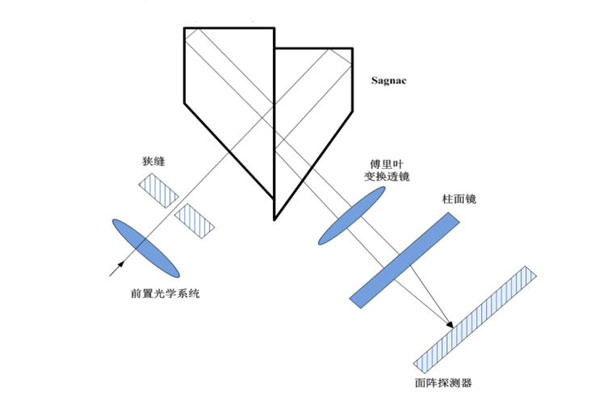

空间调制干涉光谱成像仪根据两束光剪切方式不同，具有不同的类型。其中应用最为广泛的是基于Sagnac横向剪切分束器的空间调制型干涉光谱成像仪，它的成像原理如下图所示，此类光谱成像仪由六部分组成，分别是望远镜物镜、狭缝、Sagnac 横向剪切分束器、傅氏镜、柱面镜和探测器。

对于Sagnac空间调制型干涉光谱仪来说，Sagnac横向剪切分束器位于狭缝与傅氏镜之间，且狭缝位于傅氏镜前焦面位置。因此地物目标在狭缝位置所成的像被剪切成两个，与原像平行且位于傅氏镜的前焦面位置，经过傅氏镜后，在傅氏镜焦面处获得干涉条纹。被探测器接收。
