可见、近红外技术对黑枸杞品质研究
发布时间:2023-03-29
浏览次数:947
可见、近红外技术对黑枸杞品质研究
1. 实验目标
高光谱成像仪采集的实验目标为黑枸杞,分为红果、烂果、霉变果,其中红果是指没有成熟就摘下来的果实;烂果是没有发生霉变,只是果实没压碎了,可与霉变果作对比参照;霉变果是指发生霉变的果实,如下图所示。
图2 需要高光谱设备采集的实验目标
2. 实验结果
2.1 可见、近红外技术分析黑枸杞品种
图3为黑枸杞烂果、霉变果和红果在400-1000nm波长范围内的光谱反射率曲线,从其反射率曲线来看,在可见光区域,烂果、霉变果和红果的光谱反射率曲线变化趋势相似,其相对值也很接近,但在近红外区域,特别是730nm以后,红果的光谱反射率则开始异于烂果和霉变果,在800nm以后,红果的光谱反射率值则小于烂果和霉变果的光谱反射率值。烂果和霉变果在400-1000nm范围内,其光谱曲线变化趋势一致,唯一不同的一点可能就在于烂果在720nm处反射率曲线陡然上升,而霉变果则在680nm处就已经陡然上升。总体上,烂果和霉变果曲线上升的斜率均大于红果上升的斜率。图3右侧为利用400-1000nm光谱范围对烂果、霉变果、红果的分类研究,上半部分为烂果、中间部分为霉变果、下半部分为红果。由于红果中也有少量的霉变果,而霉变果中肯定也不是全部整个果子都发生霉变,同理烂果中也可能存在霉变果等,因此分类结果只能大致的告知哪些是烂果、霉变果和红果。

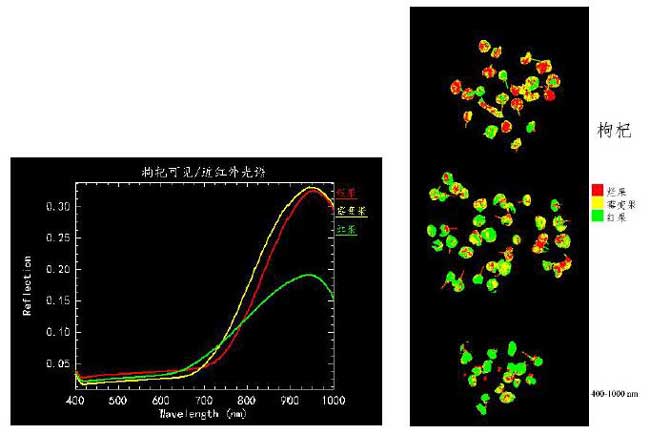

图 3 烂果、霉变果以及红果在400-1000nm的光谱及分类
2.2 短波红外技术分析黑枸杞品种
图4为黑枸杞烂果、霉变果和红果在短波红外1000-2500nm波长范围内的光谱反射率曲线,从其反射率曲线来看,在1000-1250nm范围内,红果的光谱反射率低于烂果和霉变果的光谱反射率,在1120nm处。烂果和霉变果有明显的峰谷,而红果的峰谷不明显;但在1250-2500nm范围内,红果的光谱反射率则高于烂果和霉变果的光谱反射率,然而在1250-2500nm范围内,红果与烂果、霉变果的光谱曲线变化趋势则非常相似。在短波红外1000-2500nm范围内,烂果和霉变果的光谱反射曲线也十分相似,在1000-1400nm和1600-2500nm范围内,烂果的光谱反射率值高于霉变果的反射率值;在1400-1600nm和范围内,烂果的光谱反射率值则低于霉变果的反射率值。图4右侧为利用1000-2500nm光谱范围对烂果、霉变果、红果的分类研究,上半部分为烂果、中间部分为霉变果、下半部分为红果。从分类结果来看,霉变果有一部分被分为了烂果,而红果中由于本身存在霉变果,所以部分被分为霉变果或者烂果属于正常现象。霉变果中由于不可能全部或者整个果子都发生霉变,所示在分类的过程中,有部分没发生霉变的被分为红果属于正确分类。

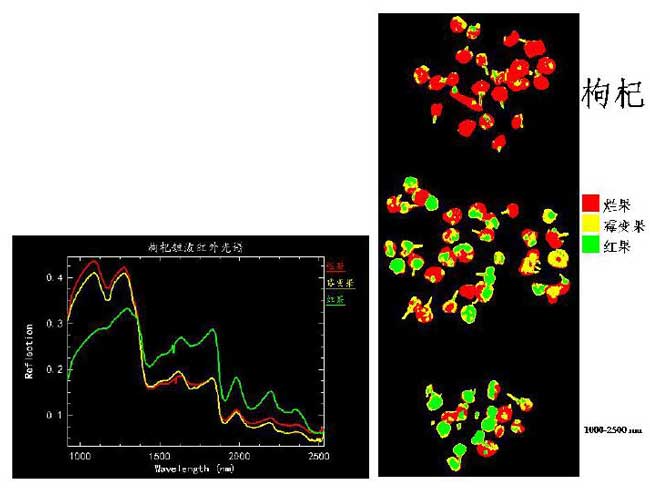

图4 烂果、霉变果以及红果在1000-2500nm的光谱及分类
